7跨简支桥梁完成结构健康监测，轻量化产品助力

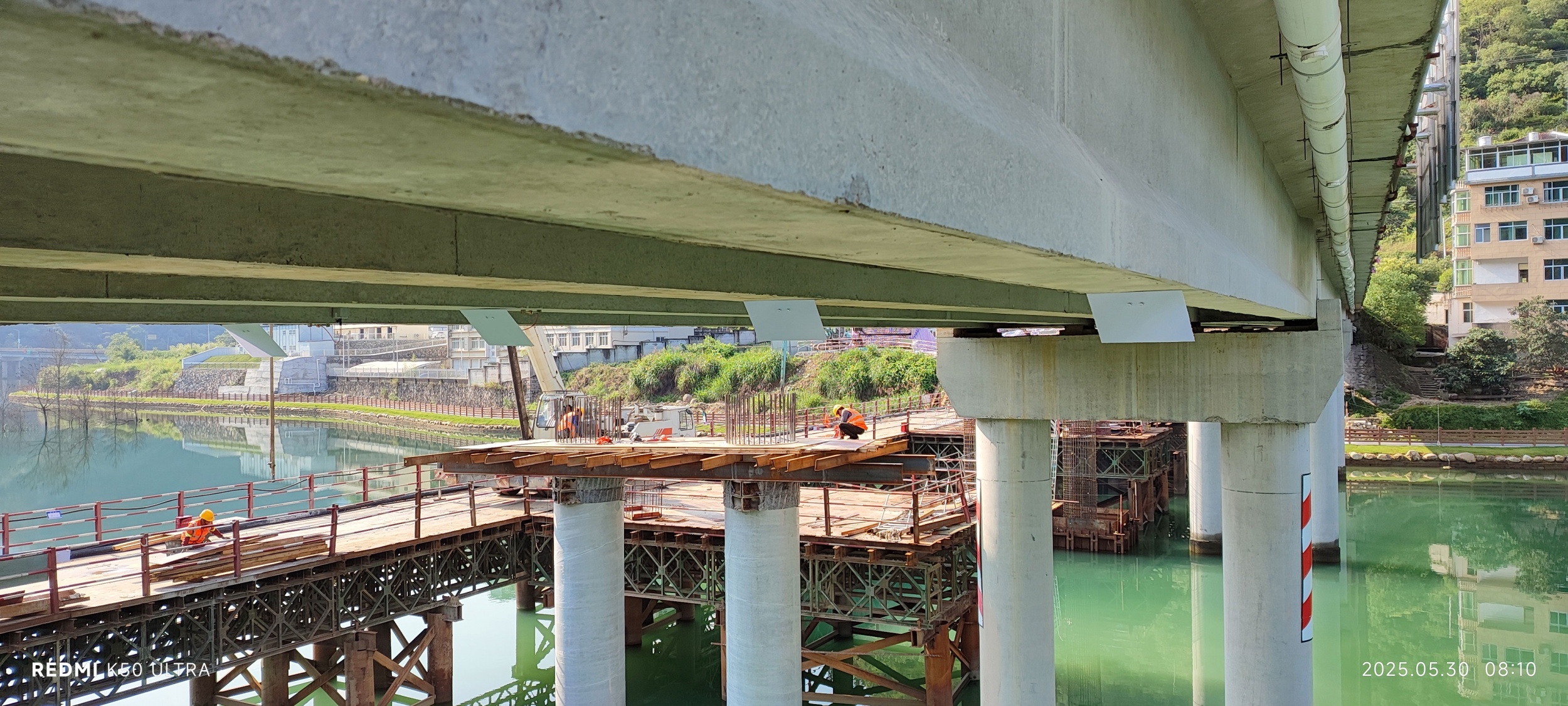

近日，受客户委托我司工程师前往浙江对当地一座7跨简支桥梁进行结构健康监测。该桥梁总长220米，跨径组合为7×30米，桥面总宽8.0米，横向布置为0.5米防撞护栏 + 7.0米行车道 + 0.5米防撞护栏。属典型中小跨径公路桥梁。

根据桥梁结构类型与运行需求，项目制定了分项监测策略，监测内容包括：

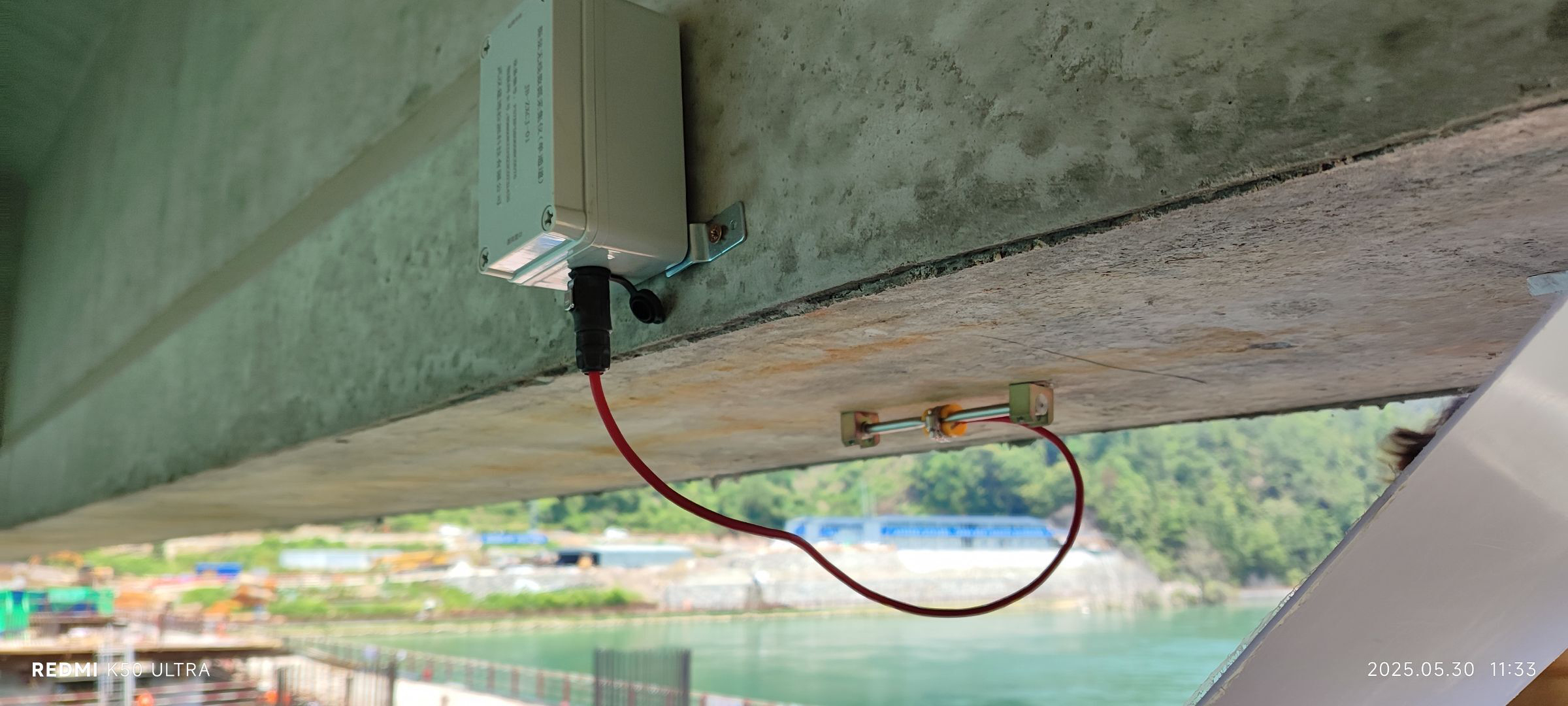

• 应变监测：用于分析桥梁主梁在运行过程中的受力变化；

• 倾角监测：关注墩台与梁体的相对角度变化，辅助判断结构变形；

• 振动监测：记录桥面频率响应，反映结构刚度及运行扰动；

• 跨中位移监测：评估结构挠度发展情况；

• 桥面视频与气象监测：同步采集交通流与气象条件，辅助综合判断。


通过静力、动力与环境数据的融合采集，系统构建起桥梁运行期间的多维数据画像，提升了桥梁运维监测的连续性与准确性。本项目选用轻量化监测设备，采用设备有：一体式无线激光位移计、单通道485采集仪、有线倾角计等。均具备无需复杂布线、无线传输、低功耗自持等特点。系统布设过程中采用非侵入式固定方式，对桥体无结构扰动，施工周期短、效率高。

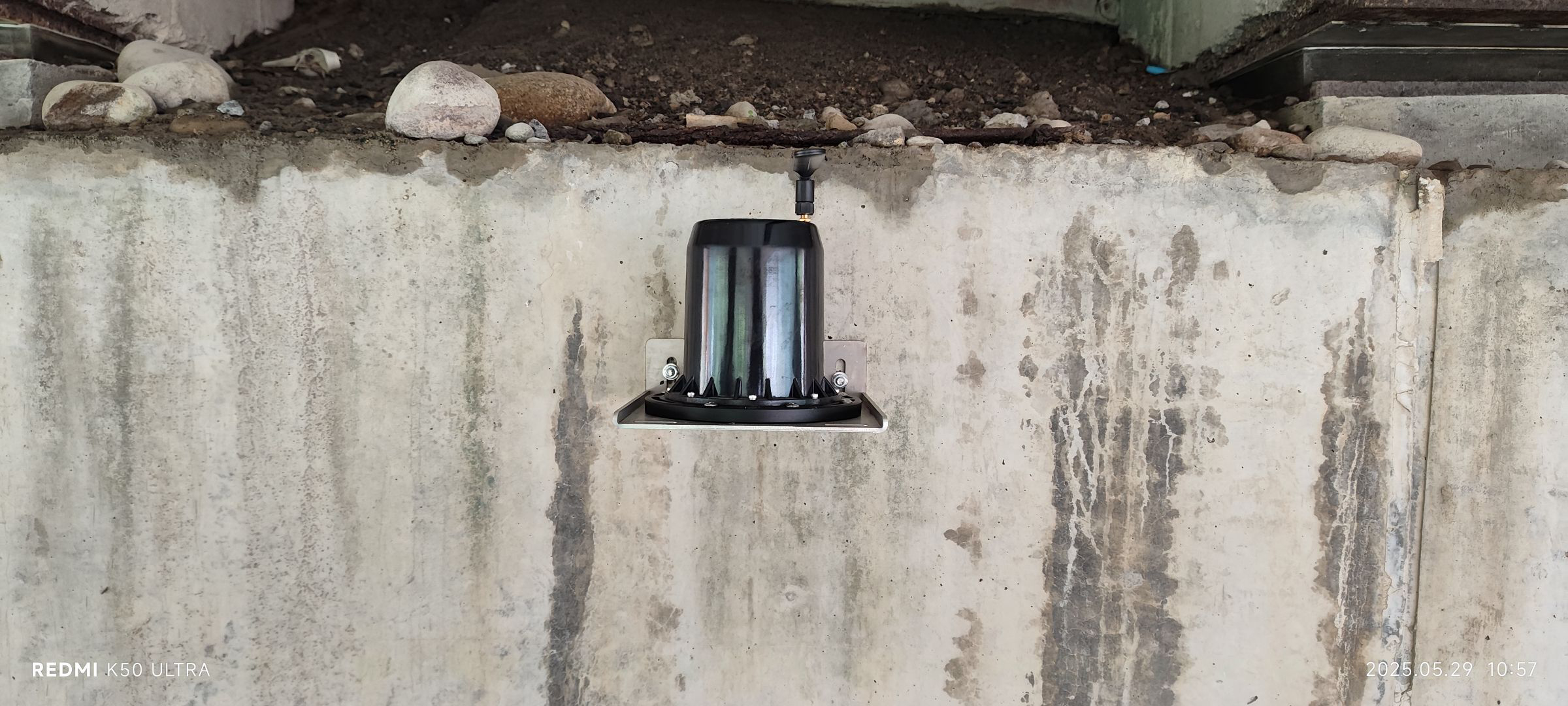

在施工现场，跨中梁端设置了激光位移计与无线采集终端，直接安装于墩台顶部，与反射面形成稳定监测构型。如图所示，传感器设备体积小、安装空间需求低，适应性强，能够灵活布设于桥梁狭小结构间隙内。

设备安装完成后自动上线，数据采集与平台对接同步启动，真正实现即装即用、即连即测的系统部署效果。系统运行稳定，远程预警功能同步开启。监测系统通过无线通信方式接入远程平台，实现：

• 实时数据上传；

• 结构响应趋势可视化；

• 报警阈值自定义；

• 异常推送机制等功能。




中小型桥梁数量众多、分布广泛，其结构健康监测长期面临部署难、成本高等问题。此次项目以“高适配性、快速布设”为目标，***顺利地完成了桥梁健康监测工作。

随着数字化桥梁运维理念不断推进，结构健康监测技术将在桥梁全生命周期管理中发挥愈发重要的作用，并助力桥梁运行安全保障工作实现常态化、精细化、智能化发展。
