体外预应力索加固大跨径连续梁桥、连续刚构桥

1.体外预应力的布设原则

（1）预应力筋的外形和位置应尽可能与弯矩图一致，合理的预应力筋的布置形状应该是使张拉预应力筋所产生的等效荷载与外部荷载的分布形式上基本一致。

（2）为了获得较大的截面抵抗弯矩，控制截面处的预应力筋应尽量靠近受拉边缘布置，以提高其抗裂能力及承载能力。

（3）尽可能减少预应力筋的摩擦损失和锚固损失，增大有效预应力值，以提高施加预应力的效益和构件的抗裂性。

2.布束形式

体外预应力筋（束）布置方式须考虑桥梁结构的内力分布状况。体外预应力筋（束）可根据原结构的构造及断面形式布置在梁体的体侧或内侧。对箱梁宜将体外预应力筋（束）布置在箱（室）的内侧。体外预应力筋（束）沿桥梁纵向长线布置，横桥向应对称，如图-1所示：

对于截面变高度桥梁的情况完全不同。当每跨内有两个转向内横梁时，如图-2a所示，由于截面高度的变化，内横梁必须尽量靠近跨中弯矩较大的区域，以提供必需的偏心距，但此时体外束提供的预剪力却很小。当跨中截面与墩顶截面的高度相差较大时，体外束仅有很小的偏转角度，对结构的抗剪不利，此时应该增加转向内横梁的数目以改善结构的抗剪性能。

由于墩顶附近截面高度变化较快，没有必要在此处引入较大的预剪力，因此在跨内其他部分增大体外索的偏转角度是合适的，如图-2b、c）所示。***的解决方法是对主梁高度的变化曲线进行修正，将梁底曲线改为3段，如图-2d所示；左右两段位移抛物线变化，其总长约为跨径的40%-50%，中间为等高度的直线段，这种曲线明显好于整个跨内均为抛物线形式。

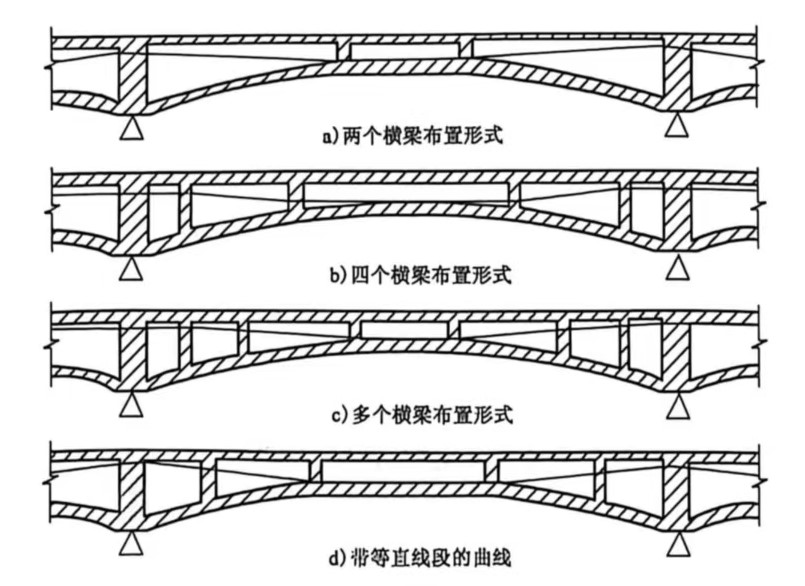

图-2 变高度梁体外索的布置形式

为减少墩顶横梁上锚固点的数目，体外束也可以在两跨之间通长布置，即体外索在两跨的中间墩顶横梁通过而不锚固，这样，有利于锚固点的空间布置，改善了横梁的受力条件。同时可以降低工程造价，因为锚具的费用很高，尤其是可更换的体外索的锚具。

一般来说下挠桥梁势必会有跨中箱梁下缘截面压应力储备不足、1/4跨~墩顶位置附近截面主拉应力偏大等病害，因此采用图-3、图-4布置的体外预应力布置形式是最常见的。总的来说改善结构下挠的体外预应力布置应以结构计算分析为依据。

图-3 体外束多跨通长布置图

图-4 体外束分跨通长布置图

图-5 变高度箱梁体外预应力布置图
